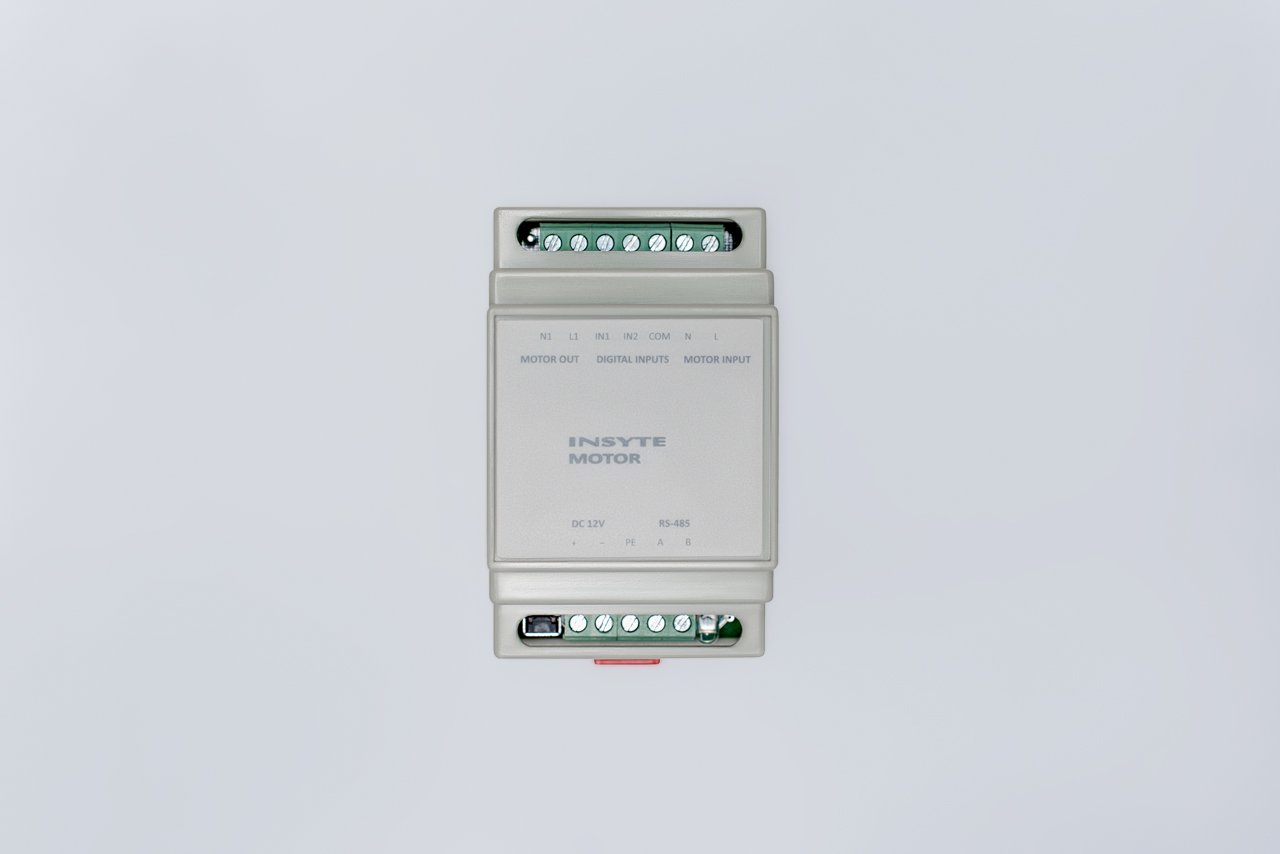

Модуль управления приводами LD2-SSD
Модуль управления приводами LD2-SSD предназначен для автоматизации жилых, офисных и промышленных помещений. Основное применение в качестве модуля, управляющего приводами электрических ворот, жалюзи, штор, рольставен, насосов и др. Предназначен для работы в сети RS-485 с использованием протокола Modbus/RTU на скоростях: 2400, 4800, 9600, 19200, 38400, 57600, 76800, 115200 кбит/c. Является элементом распределенной шинной системы LanDrive2. Возможно отдельное использование в других системах, использующих протокол Modbus. Рекомендуется использовать совместно с управляющим контроллером LanDrive2 SPIDER.
Размещается на стандартной DIN-рейке.
Функции
Возможно выполнение следующих функций с помощью команд протокола Modbus:
- включение, выключение приводов постоянного тока мощностью до 84Вт;
- смена направления вращения приводов постоянного тока мощностью до 84Вт;
- включение, выключение приводов переменного тока мощностью до 660Вт;
- смена направления вращения приводов переменного тока мощностью до 660Вт;
- контроль 2-х концевых выключателей приводов, или 2-х дискретных датчиков типа "сухой контакт", например, движения, присутствия, открытия, а также выключателей освещения, рольставен, жалюзи и т.д.
При удержании кнопки Service Pin более 5 секунд, происходит возврат модуля к заводским установкам.
Схема включения
|
|
Контакты модуля имеют следующее назначение:
аналогично схеме подключения не фиксируемого выключателя. |
Технические характеристики
| Наименование характеристики | Значение | |
| Напряжение питания | 9-12В, постоянный ток | |
| Потребляемая мощность | 1,2 Вт | |
| Размеры корпуса | 87х53х59 мм | |
| Масса | 0,1 кг | |
| Максимальная мощность нагрузки, переменный ток | 660Вт 220В | |
| Максимальная мощность нагрузки, постоянный ток | 84Вт 28В | |
| Количество дискретных входов | 2 | |
| Количество управляемых выходов | 1 | |
| Максимальное число диммеров в одном сегменте сети | 247 | |
| Дальность надежной связи | 1200м при 9600кбит/c, 1000м при 19200кбит/c, 800м при 38400 кбит/c | |
| Максимальная задержка ответа | 10 мс |
